阻尼止震墊片隔音氈設備阻尼止震墊片隔音氈設備_PVC降噪隔音氈片擠出機
主要用于生產兼具阻尼減振與隔音功能的復合材料，適用于汽車鈑金、建筑樓板、機電設備等場景的振動噪音控制。其工作原理圍繞阻尼材料配方設計、高效擠出成型及功能性結構復合展開，核心如下：
核心工作原理與設備關鍵模塊
1. 阻尼止震材料配方體系
- 基料與阻尼增強：
- 橡膠/樹脂基：丁基橡膠（IIR）為主（占比40%-60%），PVC降噪隔音氈片擠出機配合PVC（20%-30%）提升硬度，或EVA（10%-15%）改善低溫韌性（-20℃時tanδ≥0.2）；
- 增粘體系：萜烯樹脂（5%-10%）增強與金屬表面的附著力，剝離強度≥8N/cm；
- 填料與功能助劑：
- 重質碳酸鈣/碳酸鎂（30%-50%）：提升密度（1.8-2.5g/cm3）PVC降噪隔音氈片擠出機，增強慣性質量，抑制鈑金振動（如100-500Hz頻段減振效率≥60%）；
- 阻尼助劑：石墨/云母粉（5%-8%）優化粘彈性能，配合軟化油（環烷油，10%-15%）調節硬度至邵氏A 60-80度。
- 環保與性能平衡：
- 可選無鹵素配方（氯含量＜0.1%），滿足汽車行業ELV標準；添加防老劑（4010NA，0.5%-1%），提升耐候性（臭氧老化測試50pphm×40℃×72h無龜裂）。

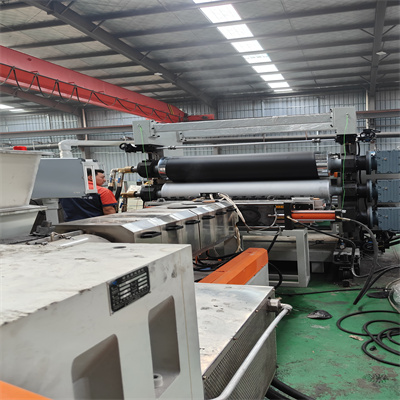

2. 擠出與壓延成型系統
- 螺桿與壓延輥設計：
- 采用單螺桿銷釘式擠出機（長徑比L/D=28:1），銷釘段（直徑Φ80-100mm）PVC降噪隔音氈片擠出機強化橡膠與填料的分散，避免團聚影響阻尼性能；
- 三輥壓延機（輥筒直徑Φ300-400mm）溫度控制：上輥60-80℃（防粘輥）、中輥100-120℃（熔體塑化）、下輥40-60℃（定型冷卻），壓延速度3-8m/min。
- 溫度與壓力控制：
- 擠出段溫度：加料段50-70℃（防橡膠焦燒），熔融段110-130℃（丁基橡膠熔點），機頭120-140℃，熔體壓力保持8-12MPa，確保片材密度均勻。
3. 功能性結構復合工藝
- 單層/多層結構設計：
- 單層阻尼止震墊：純丁基橡膠-填料體系，厚度1-2mm，適用于汽車車門鈑金減振；
- 復合結構：阻尼層（2mm丁基膠）+ 鋁箔層（0.05-0.1mm）+ 離型紙（PET膜，50μm），通過熱壓復合實現，鋁箔可提升高頻隔音（≥1000Hz時隔音量≥25dB）。
- 復合方式：
- 在線熱復合：擠出阻尼片后，通過加熱輥（溫度80-100℃）與預熱鋁箔（40-60℃）壓合，壓力0.5-1MPa，粘合強度≥6N/cm；
- 背膠處理：離型紙一側可涂覆丙烯酸壓敏膠（厚度0.08mm）PVC降噪隔音氈片擠出機，初粘力≥15號鋼球，便于施工貼合。

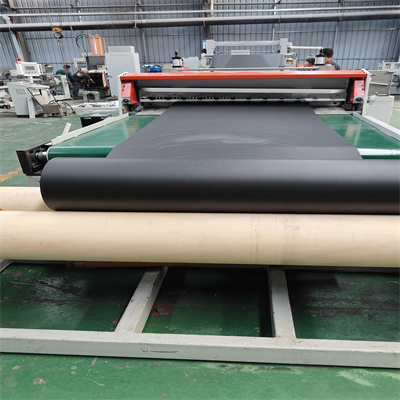

4. 冷卻與后處理系統
- 定型與裁切：
- 冷卻輥組（3-5組，溫度15-25℃）配合風冷，使阻尼片溫度快速降至30℃以下，防止軟化油遷移，收卷張力控制5-10N，避免片材變形；
- 模切裝置：伺服電機驅動圓刀/平刀模切，可定制圓形、方形等墊片規格（如直徑50mm、100mm），尺寸精度±0.2mm。
設備性能優化與應用場景適配
1. 減振隔音頻段協同設計
- 低頻減振強化：
- 通過增加填料密度（如添加鐵粉，占比10%-20%）PVC降噪隔音氈片擠出機，提升對20-100Hz低頻振動（如發動機艙共振）的抑制，損耗因子tanδ≥0.35；
- 結構設計：在阻尼片表面壓印菱形/蜂窩紋路（深度0.3-0.5mm），形成微共振結構，拓寬吸振頻段（100-500Hz吸收效率提升15%）。
2. 耐溫與耐油性能配置
- 擠出段加裝耐油助劑（如氫化丁腈橡膠，5%-8%）計量裝置，適應汽車發動機艙高溫（短期耐120℃，長期耐80℃）、油污環境，耐機油測試（100℃×24h）后體積變化率≤10%；
- 設備螺桿、機筒采用耐磨合金（如雙金屬襯套），硬度≥65HRC，應對高填料體系的磨損，使用壽命≥5年。
3. 生產效率與成本控制
- 常規機型產能80-150kg/h，雙螺桿擠出機可提升至200kg/h，能耗控制在1.0-1.5kWh/kg；
- 廢料回收系統：邊角料破碎后經密煉機再生（再生比例≤30%）PVC降噪隔音氈片擠出機，通過螺桿加料段重新擠出，材料成本降低10%-15%。
典型應用與設備參數
- 應用領域：
- 汽車：車門、底盤、引擎蓋止震（降低振動噪音8-12dB）；
- 建筑：樓板撞擊聲隔絕（ISO 140標準下ΔLw≥15dB）；
- 工業：風機、泵體外殼減振內襯。
- 設備關鍵參數：
- 螺桿直徑：Φ60-Φ80mm；
- 功率配置：主電機22-37kWPVC降噪隔音氈片擠出機，加熱功率15-25kW；
- 適用片材寬度：0.8-1.2m，厚度范圍0.5-3mm。
