PVC、EVA汽車內飾片擠出機工藝流程、配方參數及溫度注意事項

一、 通用工藝流程
1. 原料預處理
PVC需與增塑劑PVC、EVA汽車內飾片擠出機、穩(wěn)定劑等助劑先經高速混合機熱混(溫度100~120℃),再冷混至40℃以下;EVA吸濕性低,若受潮需干燥(溫度60~80℃,時間1~2h),避免制品氣泡。
2. 定量喂料
混合料通過失重式喂料機均勻送入擠出機,保證進料穩(wěn)定,減少片材厚度偏差。
3. 擠出塑化
原料在擠出機料筒內經螺桿輸送PVC、EVA汽車內飾片擠出機、壓縮、剪切,完成熔融塑化,形成均勻熔體。

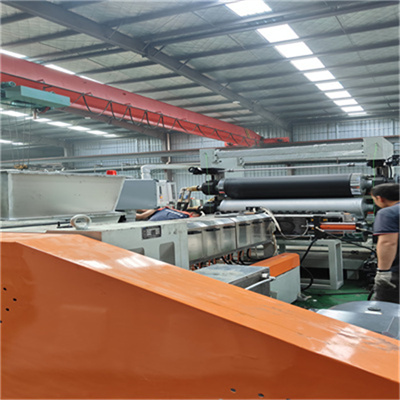

4. T型機頭擠出
熔體經T型狹縫機頭擠出,形成連續(xù)的片材坯料,機頭模唇間隙需根據片材厚度調整。
5. 冷卻定型
坯料經三輥壓光機(或冷卻輥組)降溫定型,控制輥筒溫度保證片材平整度與尺寸精度。

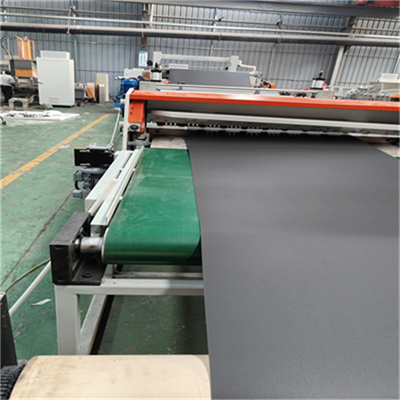

6. 牽引裁切
定型片材由牽引機勻速拉拽,再經分切機裁切寬度,最后收卷或裁切為定尺板材。
二、 配方參數(按質量占比)
1. PVC汽車內飾片配方
PVC內飾片側重低氣味、耐老化、PVC、EVA汽車內飾片擠出機柔韌性,適配門板、立柱包覆等場景
- PVC樹脂(SG-5型):60%~65%(提供基礎成型性能)
- 環(huán)保增塑劑(DOTP/DOA):25%~30%(提升柔韌性,避免低溫脆裂)
- 熱穩(wěn)定劑(鈣鋅復合穩(wěn)定劑):2%~3%(防止PVC高溫分解變色)
- 填充劑(輕質碳酸鈣):5%~8%(降低成本,提升剛性)
- 加工助劑(ACR):0.5%~1%(優(yōu)化熔體流動性,提升表面光潔度)
- 抗氧劑(1010)+ 紫外線吸收劑(UV-327):0.2%~0.5%(延緩車內老化)
- 除味劑:0.1%~0.3%(降低VOC釋放,符合車內環(huán)保標準)
2. EVA汽車內飾片配方
EVA內飾片側重高彈性、減震性,適配隔音墊、后備箱襯墊等場景
- EVA樹脂(VA含量18%~25%PVC、EVA汽車內飾片擠出機):75%~85%(VA含量越高柔韌性越好)
- 填充劑(滑石粉):8%~12%(提升尺寸穩(wěn)定性,減少收縮)
- 增韌劑(POE):3%~5%(增強低溫抗沖擊性)
- 交聯(lián)劑(DCP,過氧化二異丙苯):0.5%~1%(按需添加,交聯(lián)后提升耐溫性)
- 抗氧劑:0.2%~0.4%(防止加工和使用過程中老化)
- 色母粒:按需添加(匹配內飾顏色)
三、 各段溫度注意事項
1. PVC汽車內飾片擠出溫度(梯度升溫)
PVC熱穩(wěn)定性差,溫度過高易分解產生氯化氫,需嚴格控制各段溫度:
- 加料段:140~150℃ (僅預熱原料,避免過早塑化粘結螺桿)
- 壓縮段:150~165℃ (原料壓縮軟化,逐步向熔體過渡)
- 熔融段:165~175℃ (熔體充分塑化,溫度均勻,無未熔顆粒)
- 機頭/模具段:160~170℃ (略低于熔融段,防止熔體分解,保證擠出穩(wěn)定)
- 三輥壓光輥溫度:40~60℃ PVC、EVA汽車內飾片擠出機 (溫度過高粘輥,過低片材易翹曲)
2. EVA汽車內飾片擠出溫度(梯度升溫)
EVA熔點低,塑化溫度區(qū)間寬,需兼顧塑化效率與制品性能:
- 加料段:80~100℃ (預熱原料,減少螺桿負荷)
- 壓縮段:100~120℃ (原料壓縮熔融,初步混合)
- 熔融段:120~140℃ (熔體均勻塑化,交聯(lián)配方需控制在此溫度避免提前交聯(lián))
- 機頭/模具段:130~140℃ (保證熔體擠出流暢,片材表面光潔)
- 冷卻輥溫度:30~50℃ PVC、EVA汽車內飾片擠出機(快速降溫定型,提升片材尺寸穩(wěn)定性)
四、 核心注意要點
1. PVC配方需嚴控穩(wěn)定劑添加量,PVC、EVA汽車內飾片擠出機不足易分解變色,過量會影響柔韌性;EVA若用交聯(lián)配方,需匹配螺桿轉速與溫度,防止交聯(lián)過度導致熔體粘度驟增。
2. 擠出過程中需監(jiān)測熔體壓力,壓力波動過大會造成片材厚薄不均,PVC熔體壓力控制在8~15MPa,EVA控制在5~10MPa。
3. 成品需檢測VOC含量、氣味等級,符合汽車內飾件環(huán)保標準(如GB/T 27630)。
內飾隔音片材擠出機,汽車內飾隔音片材擠出機http://znskl.com/contents/180/249.html
