POE隔音片材擠出機(jī)_ POE隔音片材擠出機(jī)_佳德塑機(jī)

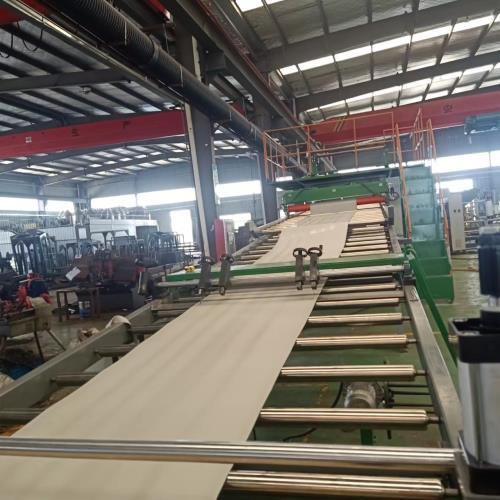

(1)塑料片材生產(chǎn)設(shè)備機(jī)筒上各段溫度由加料段開始至機(jī)筒與成型模具連接處溫度逐漸提高 。

(2)成型模具溫度略高于機(jī)筒溫度。高出溫度控制在5---10℃。模具兩端溫度略高于模具中何溫度，高出溫度控制在5-10℃。

(3)入片形式，三輥的中間輥上輥面應(yīng)與模具唇口下平面在一個(gè)水平面上;唇口端面與中間輥中心線平行，相距50~100mm。

(4)模具唇口間隙應(yīng)略小于或等于板制品厚度，模唇中間間隙應(yīng)略小于兩側(cè)端模唇間隙。

(5)注意三輥工作面粗糙度R應(yīng)不大于0. 2pm。清理輥面時(shí)不許用硬鋼刀刮劃輥面，應(yīng)使用銅質(zhì)刀清理輥面殘料。

(6)輥面應(yīng)有一些中高度;三輥間的間隙應(yīng)等于或略大于板的厚度。

POE隔音片材擠出機(jī)_ POE隔音片材擠出機(jī)_佳德塑機(jī) (7)成型模具溫度控制要穩(wěn)定。溫度高時(shí)熔料在模具內(nèi)流動速度變快;溫度低時(shí)熔料在模具內(nèi)流動速度變慢。不穩(wěn)定的熔料流速會造成板(片)制品的縱向厚度誤差大。

(8)注意控制三輥的工作面溫度，應(yīng)是進(jìn)片輥溫度略高些，出片輥溫度略低些。輥面溫度偏高，板坯不易脫輥，制品表面易產(chǎn)生橫紋;溫度偏低，制品表面不光澤。根據(jù)此現(xiàn)象，輥面溫度控制要及時(shí)調(diào)整。

(POE隔音片材擠出機(jī)_ POE隔音片材擠出機(jī)_佳德塑機(jī) 9)三輥的運(yùn)轉(zhuǎn)速度要略高于板坯從模具口的擠出速度，一般速度差不超過10%。三輥工作速度要控制平穩(wěn)，過快或過慢的運(yùn)行速度對板的厚度誤差都有較大影響。

(10)聚烯烴類塑料擠出成型板(片)材時(shí)，螺桿選用突變型結(jié)構(gòu)，壓縮比為(3-4):1,熔體流動速率為:HDPE 0. 3~2.0g/10min，LDPE 0.1~0.3g/1Omin，PP 0.5~1. 5g/10min。ABS等非結(jié)晶型高聚物樹脂擠出成型板(片)材，應(yīng)選用漸變型螺桿，壓縮比為(1.6一2. 5):1。

(11)塑料板(片)的擠出成型，除了聚氯乙烯、聚乙烯和聚丙烯樹脂擠出前一般情況下不進(jìn)行除濕處理外，其他一些塑料(如ABS、聚酰胺等)都應(yīng)在擠出前要求進(jìn)行除濕于燥處理。否則，應(yīng)使用排氣型擠出機(jī)擠出成型。

POE隔音片材擠出機(jī)_ POE隔音片材擠出機(jī)_佳德塑機(jī) 的設(shè)計(jì)與制造,擁有資深的擠出機(jī)組科研人員,先進(jìn)的加工設(shè)備,現(xiàn)代化的標(biāo)準(zhǔn)廠房,針對每一蚌埠佳德智能裝備科技有限公司，位于在安徽的一座美麗的城市 ，設(shè)備工廠八千平方米 ，具體要求,提供為先進(jìn)的機(jī)械設(shè)計(jì)及全套的擠出設(shè)備,以滿足每一位客戶的特殊應(yīng)用需要http://znskl.com/

內(nèi)飾隔音片材擠出機(jī)  http://znskl.com/contents/180/51.html

內(nèi)飾隔音片材生產(chǎn)線 http://znskl.com/contents/182/157.html

汽車內(nèi)飾隔音片材擠出機(jī) http://znskl.com/contents/182/158.html

汽車阻尼片材擠出機(jī)http://znskl.com/contents/180/132.html

TPE汽車內(nèi)飾片材擠出機(jī)  http://znskl.com/contents/180/132.html

汽車內(nèi)飾隔音減震片材擠出機(jī)  http://znskl.com/contents/180/128.html

POE片材擠出機(jī) http://znskl.com/contents/181/161.html
