預(yù)成型塑膠跑道片材擠出機(jī)_學(xué)校預(yù)成型塑膠跑道片材生產(chǎn)線
預(yù)成型塑膠跑道片材擠出機(jī)工藝流程、配方參數(shù)及溫度注意事項(xiàng)

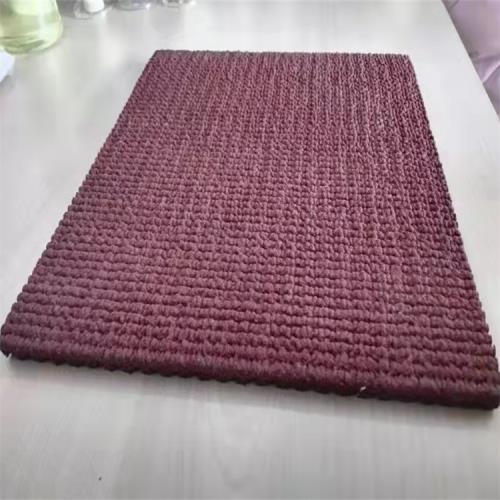

一、 工藝流程
1. 原料預(yù)處理：將主料、助劑按配比高速混合，吸濕性原料需干燥除濕（含水率控制在0.03%~0.05%），避免制品出現(xiàn)氣泡、針孔。
2. 喂料塑化：混合料經(jīng)定量喂料機(jī)均勻送入擠出機(jī)料筒，通過(guò)螺桿的輸送、壓縮、剪切作用，實(shí)現(xiàn)熔融塑化。
3. 擠出成型：塑化均勻的熔體經(jīng)T型機(jī)頭模具擠出，形成設(shè)定厚度（常見(jiàn)10~20mm）的片材坯料。
4. 三輥壓延定型：坯料進(jìn)入三輥壓延機(jī)組，通過(guò)輥筒的壓力和溫度控制，校準(zhǔn)片材厚度、平整度，同時(shí)初步降溫定型。
5. 冷卻裁切：經(jīng)冷卻輸送帶或冷卻水槽充分降溫，再由牽引機(jī)勻速拉拽，最后按跑道鋪裝需求裁切規(guī)格尺寸，成品堆放或卷繞。
6. 后期處理：部分片材需進(jìn)行表面拉毛、開(kāi)槽處理，提升鋪裝時(shí)與粘合劑的附著力。
二、預(yù)成型塑膠跑道片材擠出機(jī) 常見(jiàn)配方參數(shù)（以EPDM塑膠跑道片材為例）
預(yù)成型塑膠跑道片材主流材質(zhì)為EPDM（三元乙丙橡膠）、PU（聚氨酯），其中EPDM片材因耐候性強(qiáng)應(yīng)用廣泛，典型配方及比例如下：
- EPDM橡膠顆粒（粒徑1~3mm）：40%~50%（決定片材彈性與耐磨性能）
- EPDM橡膠粉：20%~30%（填充骨架，降低成本，優(yōu)化成型性能）
- 聚氨酯（PU）粘合劑：15%~25%（作為基體，將橡膠顆粒粘結(jié)成型）
- 活性增塑劑（如DOS）：3%~5%（提升片材柔韌性，避免低溫脆裂）
- 抗氧劑（如1010）：0.2%~0.5%（延緩老化，適應(yīng)戶外暴曬環(huán)境）
- 紫外線吸收劑（如UV-531）：0.3%~0.6%（防止紫外線降解，保持顏色穩(wěn)定）
- 色粉母：按需添加（匹配跑道紅、藍(lán)、綠等配色標(biāo)準(zhǔn)）
三、預(yù)成型塑膠跑道片材擠出機(jī) 各段溫度注意事項(xiàng)
擠出機(jī)溫度需遵循料斗段→加料段→壓縮段→熔融段→機(jī)頭段梯度升溫原則，溫度偏差會(huì)導(dǎo)致塑化不良或原料分解，以EPDM-PU體系為例參考溫度：
1. 加料段：80℃~100℃
僅預(yù)熱原料，溫度不宜過(guò)高，防止PU粘合劑提前交聯(lián)固化，造成進(jìn)料堵塞。
2. 壓縮段：110℃~130℃
原料被壓縮，橡膠顆粒初步軟化，溫度平穩(wěn)提升，避免局部過(guò)熱導(dǎo)致PU早期交聯(lián)。
3. 熔融段（計(jì)量段）：130℃~150℃
實(shí)現(xiàn)橡膠與PU粘合劑的充分融合塑化，溫度需均勻穩(wěn)定，過(guò)高會(huì)使PU分解黃變，過(guò)低則塑化不充分，片材易分層。
4. 機(jī)頭/模具段：140℃~150℃
溫度略高于熔融段末端，保證熔體穩(wěn)定擠出，同時(shí)為后續(xù)壓延定型預(yù)留合適溫度，溫度過(guò)低會(huì)導(dǎo)致機(jī)頭壓力驟增，片材表面出現(xiàn)橫紋。
5. 三輥壓延段：輥筒溫度控制在60℃~80℃
溫度過(guò)高會(huì)使片材粘輥，過(guò)低則片材冷卻過(guò)快，易產(chǎn)生翹曲變形。
四預(yù)成型塑膠跑道片材擠出機(jī)、 其他核心注意事項(xiàng)
1. 原料混合需均勻：高速混合機(jī)轉(zhuǎn)速控制在800~1200r/min，混合時(shí)間10~15min，確保PU粘合劑完全包覆橡膠顆粒。
2. 螺桿轉(zhuǎn)速匹配：轉(zhuǎn)速設(shè)定為30~60r/min，轉(zhuǎn)速過(guò)快易產(chǎn)生剪切熱過(guò)高，導(dǎo)致PU交聯(lián)；過(guò)慢則生產(chǎn)效率低，塑化不均。
3. 成品養(yǎng)護(hù)：裁切后的片材需在23±2℃、濕度50±5%環(huán)境下養(yǎng)護(hù)72h，待性能穩(wěn)定后再進(jìn)行鋪裝。
TPV預(yù)制型塑膠跑道擠出機(jī) http://znskl.com/contents/181/185.html
